水葫蘆打撈及處理工藝，利用水葫蘆打撈船從水面收集水葫蘆，存放于水葫蘆打撈船的收集倉，用水葫蘆提升輸送裝置將收集倉內的水葫蘆提升至水葫蘆提升輸送裝置較高的一端，并落入網兜內，然后把裝滿水葫蘆的網兜置于水體水面，通過水葫蘆打撈船的移動，帶動漂浮在水面的裝滿水葫蘆的網兜移動，然后轉駁上岸，再對水葫蘆進行破碎、壓榨、堆肥等一系列操作，得到有機肥料。本發明提供了一種成本低、打撈及處理效率高、材料回收利用率高且環保的水葫蘆打撈及處理工藝。

　　權利要求書

　　1.水葫蘆打撈及處理工藝，其特征在于，包括以下步驟：

　　S1：收集，利用水葫蘆打撈船從水面收集水葫蘆，將水葫蘆存放于所述水葫蘆打撈船的收集倉，啟動所述收集倉內的抽水泵，排出所述收集倉內的水，并使水葫蘆漂移到水葫蘆提升輸送裝置較低的一端;

　　S2：提升，啟動水葫蘆提升輸送裝置，將所述收集倉內的水葫蘆提升至所述水葫蘆提升輸送裝置較高的一端，并落入網兜內;

　　S3：裝袋，所述網兜裝滿水葫蘆后，捆扎網兜口;

　　S4：水面運輸，把裝滿水葫蘆的所述網兜置于水體水面，漂浮在水面的裝滿水葫蘆的所述網兜掛在船體尾部的掛鉤上，通過所述水葫蘆打撈船的移動，帶動漂浮在水面的裝滿水葫蘆的所述網兜移動;

　　S5：水路轉駁、破碎，將水葫蘆由水面轉駁上岸，并回收所述網兜，對水葫蘆進行破碎、排水，并將排出的污水輸送到污水池;

　　S6：壓榨、脫水，將破碎后的水葫蘆進行壓榨、脫水，并將排出的污水輸送到污水池;

　　S7：堆肥，將壓榨后的水葫蘆進行堆肥;

　　S8：制肥，按照預設的規格制作有機肥料。

　　2.根據權利要求1所述的水葫蘆打撈及處理工藝，其特征在于，步驟S4與步驟S5之間包括以下步驟：

　　S45：水面存儲，使裝滿水葫蘆的所述網兜漂浮在水面，利用水葫蘆可漂浮于水面且在水中短時間內不會死亡的特點，以水路轉運前的水面作為水葫蘆的臨時存儲點。

　　3.根據權利要求1所述的水葫蘆打撈及處理工藝，其特征在于，所述水葫蘆打撈及處理工藝還包括污水處理工藝，所述污水處理工藝用于處理所述污水池中收集的步驟S5和步驟S6所產生的污水。

　　4.根據權利要求3所述的水葫蘆打撈及處理工藝，其特征在于，所述污水處理工藝包括以下步驟：

　　K1：氣浮，將污水從污水池輸送到氣浮箱，往所述氣浮箱內添加絮凝劑，往水體內輸入氣體，使污水中含有的殘渣漂浮到水面，分離殘渣和所述氣浮箱內的水體;

　　K2：過濾，將從所述氣浮箱內分離的水體進行過濾，進一步分離殘渣和水體;

　　K3：膜分離，將過濾后得到水體進行膜分離，得到富含有機物和礦物的污水和符合排放標準的清潔水體。

　　5.根據權利要求4所述的水葫蘆打撈及處理工藝，其特征在于，所述污水處理工藝包括以下步驟：

　　K4：養分回收，將步驟K1-步驟K3中得到殘渣和污水回收，用于步驟S7中進行堆肥補水。

　　6.根據權利要求1或5所述的水葫蘆打撈及處理工藝，其特征在于，在步驟S7中，將壓榨后的水葫蘆在高溫、高濕環境中進行堆肥。

　　7.根據權利要求4所述的水葫蘆打撈及處理工藝，其特征在于，步驟K3中所用的膜為選擇透過性膜，使得水體中的水分子能夠從所述膜中通過，但固體、溶解在水體中的有機物和礦物不能從所述膜中通過。

　　8.根據權利要求7所述的水葫蘆打撈及處理工藝，其特征在于，所述膜為陶瓷膜。

　　9.根據權利要求4所述的水葫蘆打撈及處理工藝，其特征在于，所述絮凝劑選自硫酸鋁、氯化鋁、硫酸鐵、氯化鐵中的一種或其組合。

　　10.根據權利要求4所述的水葫蘆打撈及處理工藝，其特征在于，所述氣浮箱的底部設置微孔擴散板或擴散管，壓縮空氣從板面或管面以微小氣泡形式逸出于水體中。

　　說明書

　　水葫蘆打撈及處理工藝

　　技術領域

　　本發明涉及環保技術領域，具體而言，水葫蘆打撈及處理工藝。

　　背景技術

　　水葫蘆俗稱水浮蓮,學名叫鳳眼蓮，原產巴西。20世紀50年代，我國從南美引進水葫蘆作為豬飼料，廣泛放養于南方的鄉村河塘。作為世界上生長、繁殖比較快的水生植物，一株水葫蘆6天內生長面積可擴展1倍，8個月內能繁衍成60萬株的群體。同時，作為外來物種，水葫蘆在我國沒有天敵，這使它更加能夠不受限制地瘋長。據統計，水葫蘆目前已在包括浙江在內的全國18個省市肆虐，滇池、太湖、黃浦江及武漢東湖等著名水體均出現水葫蘆泛濫成災的情況，有關方面耗費巨資卻無法根治�，F(xiàn)在，水葫蘆已被列為世界十大害草之一。

　　現有技術雖然也有一些水葫蘆打撈及處理方法及設備，但成本高、效率低、水葫蘆利用率低，且排放大量的污水使環境受到污染。

　　發明內容

　　為了克服現有技術的不足，本發明提供了水葫蘆打撈及處理工藝。具體地，其技術方案如下：

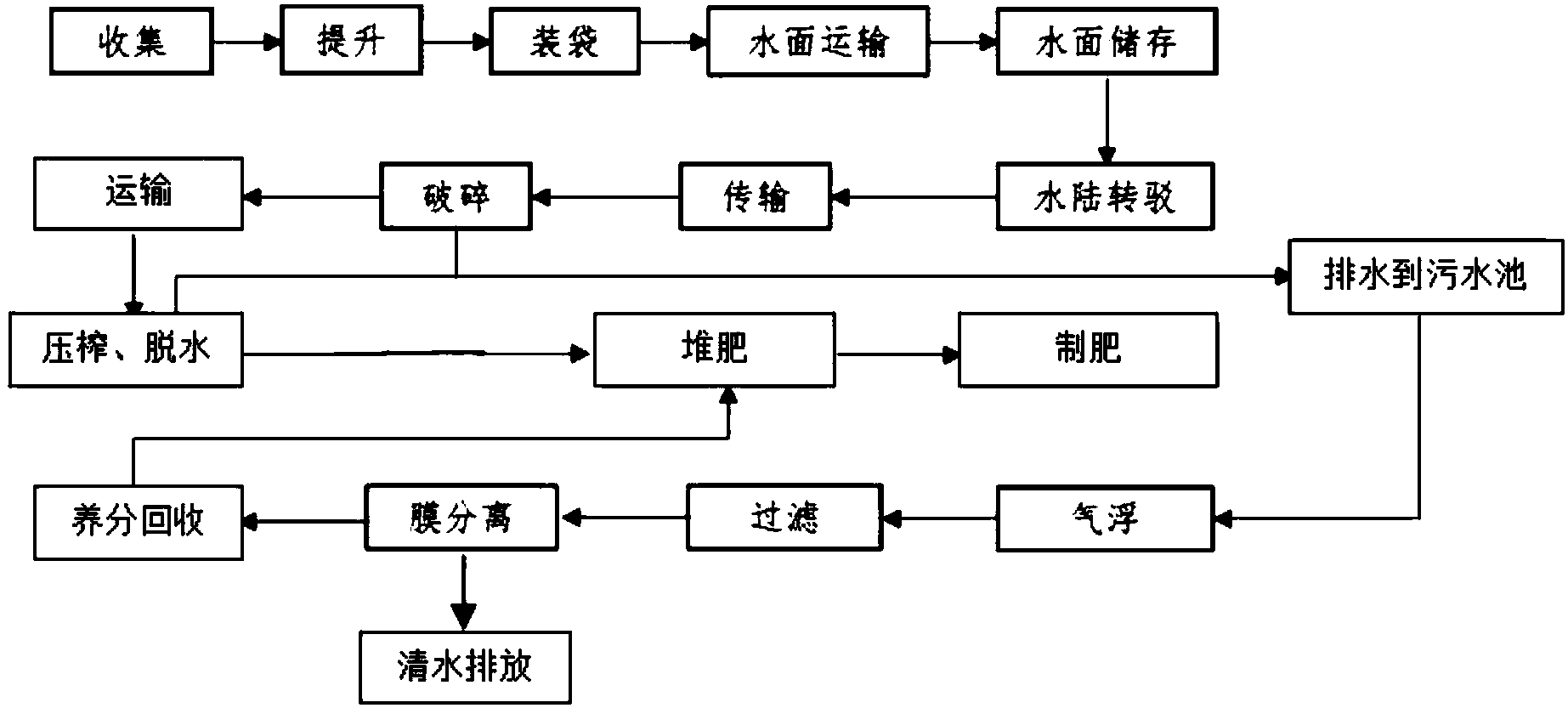

　　水葫蘆打撈及處理工藝，包括以下步驟：

　　S1：收集，利用水葫蘆打撈船從水面收集水葫蘆，將水葫蘆存放于所述水葫蘆打撈船的收集倉，啟動所述收集倉內的抽水泵，排出所述收集倉內的水，并使水葫蘆漂移到水葫蘆提升輸送裝置較低的一端;

　　S2：提升，啟動水葫蘆提升輸送裝置，將所述收集倉內的水葫蘆提升至所述水葫蘆提升輸送裝置較高的一端，并落入網兜內;

　　S3：裝袋，所述網兜裝滿水葫蘆后，捆扎網兜口;

　　S4：水面運輸，把裝滿水葫蘆的所述網兜置于水體水面，漂浮在水面的裝滿水葫蘆的所述網兜掛在船體尾部的掛鉤上，通過所述水葫蘆打撈船的移動，帶動漂浮在水面的裝滿水葫蘆的所述網兜移動;

　　S5：水路轉駁、破碎，將水葫蘆由水面轉駁上岸，并回收所述網兜，對水葫蘆進行破碎、排水，并將排出的污水輸送到污水池;

　　S6：壓榨、脫水，將破碎后的水葫蘆進行壓榨、脫水，并將排出的污水輸送到污水池;

　　S7：堆肥，將壓榨后的水葫蘆進行堆肥;

　　S8：制肥，按照預設的規格制作有機肥料。

　　作為對技術方案的改進，步驟S4與步驟S5之間包括以下步驟：

　　S45：水面存儲，使裝滿水葫蘆的所述網兜漂浮在水面，利用水葫蘆可漂浮于水面且在水中短時間內不會死亡的特點，以水路轉運前的水面作為水葫蘆的臨時存儲點。

　　作為對技術方案的改進，所述水葫蘆打撈及處理工藝還包括污水處理工藝，所述污水處理工藝用于處理所述污水池中收集的步驟S5和步驟S6所產生的污水。

　　作為對技術方案的改進，所述污水處理工藝包括以下步驟：

　　K1：氣浮，將污水從污水池輸送到氣浮箱，往所述氣浮箱內添加絮凝劑，往水體內輸入氣體，使污水中含有的殘渣漂浮到水面，分離殘渣和所述氣浮箱內的水體;

　　K2：過濾，將從所述氣浮箱內分離的水體進行過濾，進一步分離殘渣和水體;

　　K3：膜分離，將過濾后得到水體進行膜分離，得到富含有機物和礦物的污水和符合排放標準的清潔水體。

　　作為對技術方案的改進，所述污水處理工藝包括以下步驟：

　　K4：養分回收，將步驟K1-步驟K3中得到殘渣和污水回收，用于步驟S7中進行堆肥補水。

　　作為對技術方案的改進，在步驟S7中，將壓榨后的水葫蘆在高溫、高濕環境中進行堆肥。

　　作為對技術方案的改進，步驟K3中所用的膜為選擇透過性膜，使得水體中的水分子能夠從所述膜中通過，但固體、溶解在水體中的有機物和礦物不能從所述膜中通過。

　　作為對技術方案的改進，所述膜為陶瓷膜。

　　作為對技術方案的改進，所述絮凝劑選自硫酸鋁、氯化鋁、硫酸鐵、氯化鐵中的一種或其組合。

　　作為對技術方案的改進，所述氣浮箱的底部設置微孔擴散板或擴散管，壓縮空氣從板面或管面以微小氣泡形式逸出于水體中。

　　本發明至少具有以下有益效果：

　　(1)提供了一整套水葫蘆處理工藝，打撈及處理效率高，將泛濫成災的水葫蘆回收、分離、堆肥后變成有機肥料，起到了變廢為寶的效果;

　　(2)利用水葫蘆漂浮的特性，用網兜儲運水葫蘆，簡化了水葫蘆打撈船的結構，節約了船只的投資，同時利用水葫蘆打撈船回程拖拽網兜運輸水葫蘆既增加了運輸量又降低了運輸費用;

　　(3)本發明中唯一的儲存點設置在水陸轉駁前的水面，儲存點利用水葫蘆在水中短時間不會死亡的特性儲存水葫蘆，調節在線處理流量;

　　(4)在污水處理時將污水處理向氮磷回收轉換，既保護環境又增加有機肥肥效。
