本實用新型公開了一種新型多級污水處理設備，包括廢水池、前處理裝置、前置水箱、濃水池、電解池、極水池、沉淀池、淡水池、軟化裝置和過濾池，其中，所述廢水池通過管道連通前處理裝置，所述前處理裝置一端連接前置水箱，另一端通過管道連接濃水池;所述電解池分別同前置水箱、濃水池、極水池和沉淀池通過管道連通;所述淡水池分別同極水池、沉淀池和軟化裝置通過管道連通;所述軟化裝置還和過濾池連通。本實用新型所述的新型多級污水處理設備，結構簡單、合理，運行費用低、工藝流程簡單、易于實現，使用壽命長、普遍適應性強，凈水效率高。

　　權利要求書

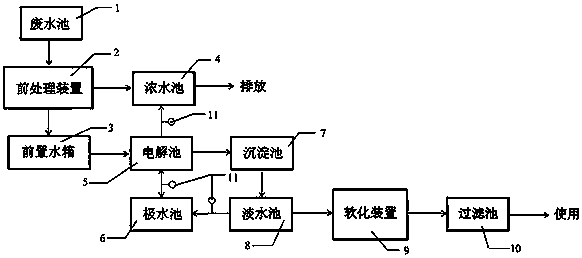

　　1.一種新型多級污水處理設備，其特征在于：包括廢水池(1)、前處理裝置(2)、前置水箱(3)、濃水池(4)、電解池(5)、極水池(6)、沉淀池(7)、淡水池(8)、軟化裝置(9)和過濾池(10)，

　　其中，所述廢水池(1)通過管道連通前處理裝置(2)，所述前處理裝置(2)一端連接前置水箱(3)，另一端通過管道連接濃水池(4);所述電解池(5)分別同前置水箱(3)、濃水池(4)、極水池(6)和沉淀池(7)通過管道連通;所述淡水池(8)分別同極水池(6)、沉淀池(7)和軟化裝置(9)通過管道連通;所述軟化裝置(9)還和過濾池(10)連通。

　　2.根據權利要求1所述的新型多級污水處理設備，其特征在于：所述前處理裝置(2)依次包括PP棉過濾層和活性炭過濾層。

　　3.根據權利要求1所述的新型多級污水處理設備，其特征在于：所述電解池(5)中設有微電解反應器。

　　4.根據權利要求1所述的新型多級污水處理設備，其特征在于：所述電解池(5)與濃水池(4)及極水池(6)之間設有水泵(11)。

　　5.根據權利要求1所述的新型多級污水處理設備，其特征在于：所述極水池(6)和淡水池(8)之間設有水泵(11)。

　　6.根據權利要求4或5所述的新型多級污水處理設備，其特征在于：所述水泵(11)為變頻泵。

　　7.根據權利要求1所述的新型多級污水處理設備，其特征在于：所述過濾池(10)中設有雙膜過濾裝置。

　　8.根據權利要求7所述的新型多級污水處理設備，其特征在于：所述雙膜過濾裝置中設有聚酯纖維膜和聚酰胺膜。

　　9.根據權利要求1所述的新型多級污水處理設備，其特征在于：所述前置水箱(3)和濃水池(4)中設有pH調節裝置。

　　說明書

　　一種新型多級污水處理設備

　　技術領域

　　本實用新型涉及污水處理領域，特別涉及一種新型多級污水處理設備。

　　背景技術

　　目前我國相當大的地區的水資源都處于緊張狀態，水資源匱乏的問題逐漸嚴峻。同時，水污染已成為越來越受關注的問題，污水處理壓力也越來越大。如何解決水資源緊張以及污水處理已經成為一項急需解決的社會問題。

　　然而，生活污水中含有大量的有機污染物和病原體，如果不經處理就排放或者處理不夠徹底導致排放不達標，將對周圍環境水體產生危害，而且會嚴重影響人的身體健康。所以必須對其進行嚴格的生化、消毒處理以盡量減少對環境、水體的影響。因此，必須進行徹底的污水處理。

　　實用新型內容

　　實用新型目的：本實用新型的目的是提供一種新型多級污水處理設備，該新型多級污水處理設備結構簡單、合理，易于實現，凈水效率高。

　　技術方案：一種新型多級污水處理設備，包括廢水池、前處理裝置、前置水箱、濃水池、電解池、極水池、沉淀池、淡水池、軟化裝置和過濾池，

　　其中，所述廢水池通過管道連通前處理裝置，所述前處理裝置一端連接前置水箱，另一端通過管道連接濃水池;所述電解池分別同前置水箱、濃水池、極水池和沉淀池通過管道連通;所述淡水池分別同極水池、沉淀池和軟化裝置通過管道連通;所述軟化裝置還和過濾池連通。本實用新型所述的新型多級污水處理設備，結構簡單、合理，運行費用低、工藝流程簡單、易于實現，使用壽命長、普遍適應性強，凈水效率高。其中，廢水中有害物質通過電解過程在陽、陰兩極上分別發生氧化和還原反應轉化成為無害物質以實現廢水凈化。其使用低壓直流電源，不必大量耗費化學劑。同時，在常溫常壓下操作，管理簡便。當廢水中污染物濃度發生變化，可以通過調整電壓和電流的方法，保證出水水質穩定。

　　進一步的，上述的新型多級污水處理設備，所述前處理裝置依次包括PP棉過濾層和活性炭過濾層。其中，PP棉作為前處理的濾芯，可以有效去除廢水中的泥沙、金屬、懸浮物，膠體等雜質;而活性炭可以有效吸附廢水中的異色、異味等，組合可以對廢水進行有效的前處理，可以使后續污水的處理更加有效率。

　　進一步的，上述的新型多級污水處理設備，所述電解池中設有微電解反應器。微電解反應器處理效果較好，占用空間小，使用和維修方便。

　　進一步的，上述的新型多級污水處理設備，所述電解池與濃水池及極水池之間設有水泵。通過水泵將電解處理后的濃水和極水之間的輸送，同時極水池上和電滲析池之間的水泵還能進行補水，實現了水的循環利用，節約水資源，綠色環保。

　　進一步的，上述的新型多級污水處理設備，所述極水池和淡水池之間設有水泵�？梢詫⒌�水池的水補充到極水池中進行補水，不需要再額外進行補水，消耗的水少，節約資源和成本，綠色環保。

　　進一步的，上述的新型多級污水處理設備，所述水泵變頻泵。變頻泵可以節約能源，并且工作效率高。

　　進一步的，上述的新型多級污水處理設備，所述過濾池中設有雙膜過濾裝置。雙膜過濾裝置的過濾效果好，處理徹底。

　　進一步的，上述的新型多級污水處理設備，所述雙膜過濾裝置中設有聚酯纖維膜和聚酰胺膜。聚酯纖維膜和聚酰胺膜的雙膜吸附能力強，強度高，耐候性好，使用壽命長。

　　進一步的，上述的新型多級污水處理設備，所述前置水箱和濃水池中設有pH調節裝置。使廢水調節到電解合適的酸堿度條件，并將處理后的濃水調節到合適的酸堿度后排出，可以進行循環使用或者排放，方便后處理，同時減少對環境的危害。

　　上述技術方案可以看出，本實用新型具有如下有益效果：本實用新型所述的新型高效電滲析污水處理設備，結構簡單、合理，應用方便，可以高效、徹底的實現對廢水進行徹底的處理，能夠大幅度減少污水量的產生，同時實現水循環利用，從而達到節約水資源、減輕水環境的污染的目標。
